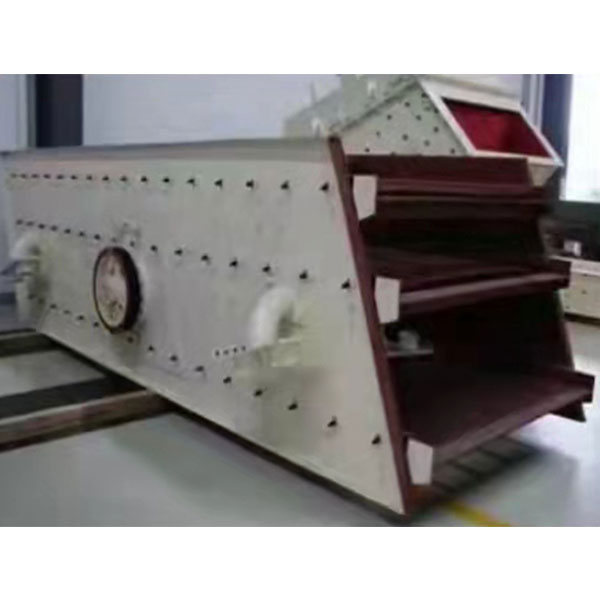

Круговой вибрационный грохот серии YA представляет собой универсальное оборудование для сухой классификации материалов, применяемое в горнодобывающей, угольной, строительной, металлургической и энергетической отраслях промышленности.
Круговой вибрационный грохот серии YA представляет собой универсальное оборудование для сухой классификации материалов, применяемое в горнодобывающей, угольной, строительной, металлургической и энергетической отраслях промышленности. Траектория движения грохота является стандартной круговой или эллиптической, и он относится к классу однороторных инерционных вибрационных грохотов.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ КРУГОВОГО ВИБРАЦИОННОГО ГРОХОТА МОДЕЛИ YA | |||||||||||||
| Модель | Просеивающая поверхность | Крупность питания (мм) | Производительность (т/ч) | Частота колебаний (об/мин) | Амплитуда (мм) | Электродвигатель | Габаритные размеры | Масса (кг) | |||||
| Действующая | Кол-во ярусов | Площадь (м²) | Угол наклона (°) | Размер ячейки сита (мм) | Конструкция | Модель | Мощность (кВт) | ||||||
| YA1236 | 1 | 4.3 | 20 | 6/50 | Конструкция сита: Плетёная сетка или штампованное решето — определяется заказчиком самостоятельно. | ≤200 | 80-240 | 845 | 9.5 | Y160M-4 | 11 | 3757×2363×2456 | 4905 |
| 2YA1236 | 2 | 4.3 | 20 | 6/50 | ≤200 | 80-240 | 845 | 9.5 | Y160M-4 | 11 | 3757×2363×2456 | 5311 | |
| YA1530 | 1 | 4.5 | 20 | 6/50 | ≤200 | 80-240 | 845 | 9.5 | Y160M-4 | 11 | 3184×2670×2280 | 4675 | |
| YA1536 | 1 | 5.4 | 20 | 6/50 | ≤200 | 100-350 | 845 | 9.5 | Y160M-4 | 11 | 3757×2670×2419 | 5137 | |
| 2YA1536 | 2 | 5.4 | 20 | 6/50 | ≤400 | 100-350 | 845 | 9.5 | Y160L-4 | 15 | 3757×3715×2437 | 5624 | |
| YAH1536 | 1 | 5.4 | 20 | 30-50 | <400 | 160-650 | 755 | 9.5 | Y160M-4 | 11 | 3757×2670×2437 | 5621 | |
| 2YAH1536 | 2 | 5.4 | 20 | 30-200 6-50 | <400 | 160-650 | 755 | 11 | Y160L-4 | 15 | 3757×2715×2437 | 6045 | |
| YA1542 | 1 | 6.5 | 20 | 6/50 | ≤200 | 110-385 | 845 | 9.5 | Y160M-4 | 11 | 4331×2670×2655 | 5515 | |
| 2YA1542 | 2 | 6.5 | 20 | 30-150 | ≤200 | 110-385 | 845 | 9.5 | Y160L-4 | 15 | 4331×2715×2675 | 6098 | |
| YA1548 | 1 | 7.2 | 20 | 6/50 | ≤200 | 120-420 | 845 | 9.5 | Y160L-4 | 15 | 4904×2715×2854 | 5918 | |
| 2YA1548 | 2 | 7.2 | 20 | 6/50 | ≤200 | 120-420 | 845 | 9.5 | Y160L-4 | 15 | 4904×2715×2861 | 6321 | |
| YAH1548 | 1 | 7.2 | 20 | 30-150 | ≤400 | 200-780 | 755 | 11 | Y160L-4 | 15 | 4904×2715×2943 | 6842 | |
| 2YAH1548 | 2 | 7.2 | 20 | 30-150 | ≤400 | 200-780 | 755 | 11 | Y160L-4 | 15 | 4904×2715×2943 | 7404 | |
| YA1836 | 1 | 6.5 | 20 | 30-150 | ≤200 | 140-220 | 845 | 9.5 | Y160M-4 | 11 | 3757×2975×2419 | 5205 | |
| 2YA1836 | 2 | 6.5 | 20 | 30-150 | ≤200 | 140-220 | 845 | 9.5 | Y160L-4 | 15 | 3757×2975×2419 | 5946 | |
| YAH1836 | 1 | 6.5 | 20 | 30-150 | ≤400 | 220-910 | 755 | 11 | Y160M-4 | 11 | 3757×2975×2437 | 5900 | |
| 2YAH1836 | 2 | 6.5 | 20 | 30-200 6-50 | ≤400 | 220-900 | 755 | 11 | Y160L-4 | 15 | 3757×3020×2437 | 6353 | |
| YA1842 | 1 | 7.6 | 20 | 6-150 | ≤200 | 140-490 | 845 | 9.5 | Y160L-4 | 15 | 4331×3020×2675 | 5829 | |
| 2YA1842 | 2 | 7.6 | 20 | 6-150 | ≤200 | 140-490 | 845 | 9.5 | Y160L-4 | 15 | 4331×3020×2675 | 6437 | |
| YAH1842 | 1 | 7.6 | 20 | 30-150 | ≤400 | 450-800 | 755 | 11 | Y160L-4 | 15 | 4331×3020×2700 | 6352 | |
| 2YAH1842 | 2 | 7.6 | 20 | 30-150 | ≤400 | 450-800 | 755 | 11 | Y160L-4 | 15 | 4331×3020×2700 | 7037 | |
| YA1848 | 1 | 8.6 | 20 | 6/50 | ≤200 | 150-525 | 845 | 9.5 | Y160L-4 | 15 | 4904×3020×2861 | 6289 | |
| 2YA1848 | 2 | 8.6 | 20 | 6/50 | ≤200 | 150-525 | 845 | 9.5 | Y160L-4 | 15 | 4904×3023×2861 | 6624 | |
| YAH1848 | 1 | 8.6 | 20 | 30-150 | 0-150 | 250-1000 | 755 | 11 | Y160L-4 | 15 | 4904×3023×2943 | 7122 | |
| 2YAH1848 | 2 | 8.6 | 20 | 30-150 | ≤400 | 250-1000 | 755 | 11 | Y180M-4 | 15 | 4904×3023×2943 | 7740 | |
| YA2148 | 1 | 10 | 20 | 6/50 | ≤210 | 180-630 | 748 | 9.5 | Y180L-4 | 18.5 | 4945×3423×3515 | 9033 | |
| 2YA2148 | 2 | 10 | 20 | 6/50 | ≤210 | 180-630 | 748 | 9.5 | Y180M-4 | 22 | 4945×3463×3515 | 10532 | |
| YAH2148 | 1 | 10 | 20 | 13-200 | ≤400 | 270-1200 | 708 | 11 | Y180L-4 | 18.5 | 4945×3423×3501 | 10430 | |
| 2YAH2148 | 2 | 10 | 20 | 30-150 | ≤400 | 270-1200 | 708 | 11 | Y180M-4 | 22 | 6029×3423×3674 | 11190 | |
| YA2160 | 1 | 12.6 | 20 | 30-80 | ≤200 | 230-800 | 748 | 9.5 | Y180L-4 | 18.5 | 6029×3463×3674 | 9926 | |
| 2YA2160 | 2 | 12.6 | 20 | 6/50 | ≤200 | 230-800 | 748 | 9.5 | Y200L-4 | 22 | 6116×3619×3849 | 11249 | |
| YAH2160 | 1 | 12.6 | 20 | 30-150 | ≤400 | 350-1500 | 708 | 11 | Y200L-4 | 30 | 6116×3619×3849 | 12490 | |
| 2YAH2160 | 2 | 12.6 | 20 | 30-150 | ≤400 | 350-450 | 708 | 11 | Y180M-4 | 30 | 6116×3619×3849 | 13858 | |
| YA2448 | 1 | 11.5 | 20 | 6/50 | ≤200 | 200-700 | 748 | 9.5 | Y200L-4 | 18.5 | 4945×3729×3473 | 9834 | |
| YAH2448 | 1 | 11.5 | 20 | 6/50 | ≤400 | 310-1300 | 708 | 11 | Y200L-4 | 30 | 4970×3925×3638 | 11830 | |
| 2YAH2488 | 2 | 11.5 | 20 | 30-150 | ≤400 | 310-1300 | 708 | 11 | Y200L-4 | 30 | 4970×3925×3638 | 13012 | |
| YA2460 | 1 | 14.4 | 20 | 6/50 | ≤200 | 260-780 | 748 | 11 | Y200L-4 | 30 | 6091×3925×3850 | 12240 | |
| 2YA2460 | 2 | 14.4 | 20 | 6/50 | ≤200 | 260-780 | 748 | 9.5 | Y200L-4 | 30 | 6091×3925×3850 | 13583 | |
| YAH2460 | 1 | 14.4 | 20 | 30-150 | ≤400 | 400-1700 | 708 | 11 | Y200L-4 | 30 | 6091×3925×3846 | 13096 | |
| 2YAH2460 | 2 | 14.4 | 20 | 30-150 | ≤400 | 400-1700 | 708 | 11 | Y200L-4 | 30 | 6091×3925×3846 | 14455 | |
